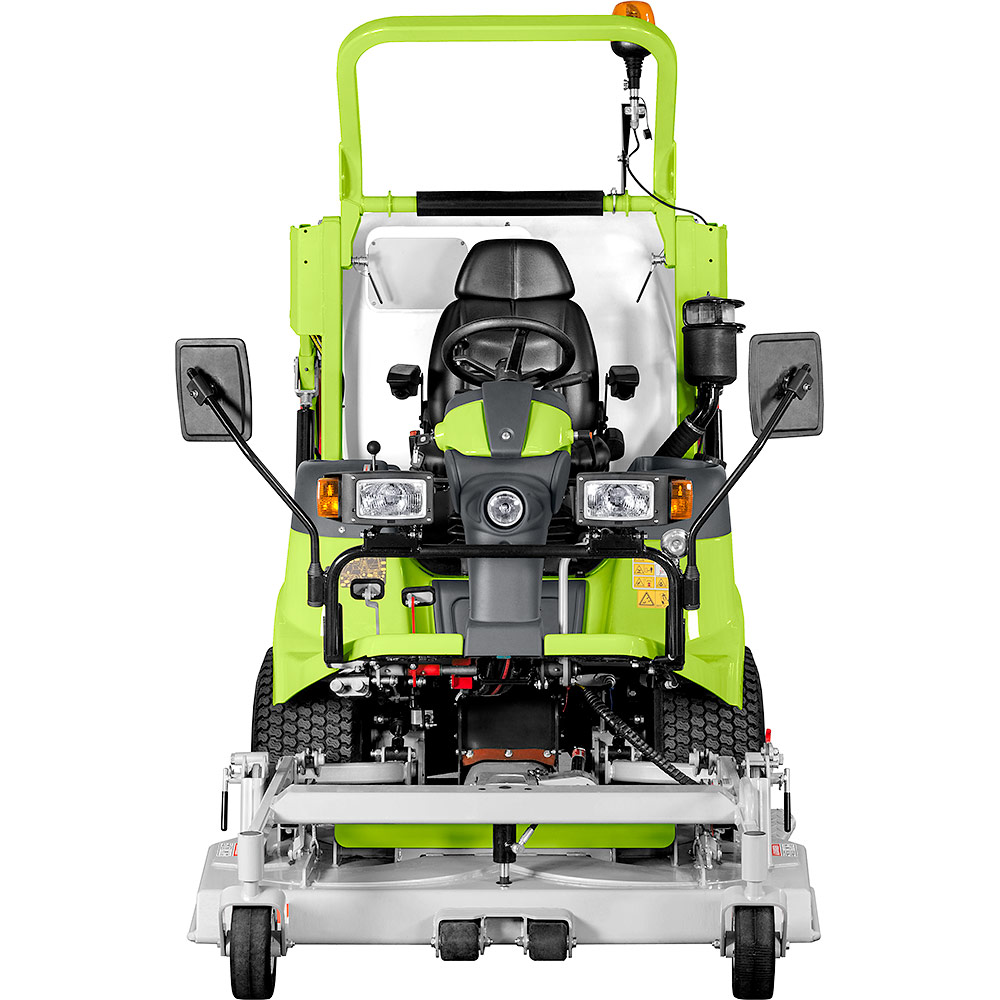

FD 13.09 Stage5 4WD

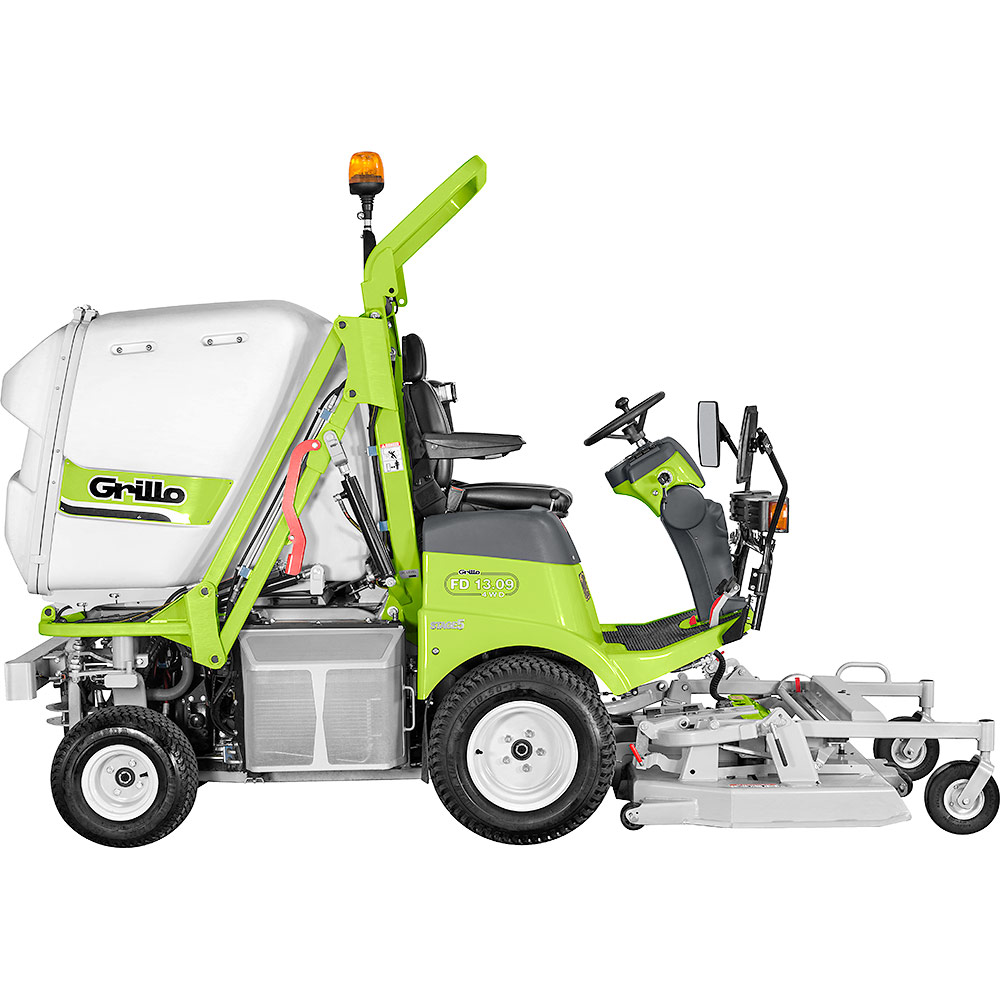

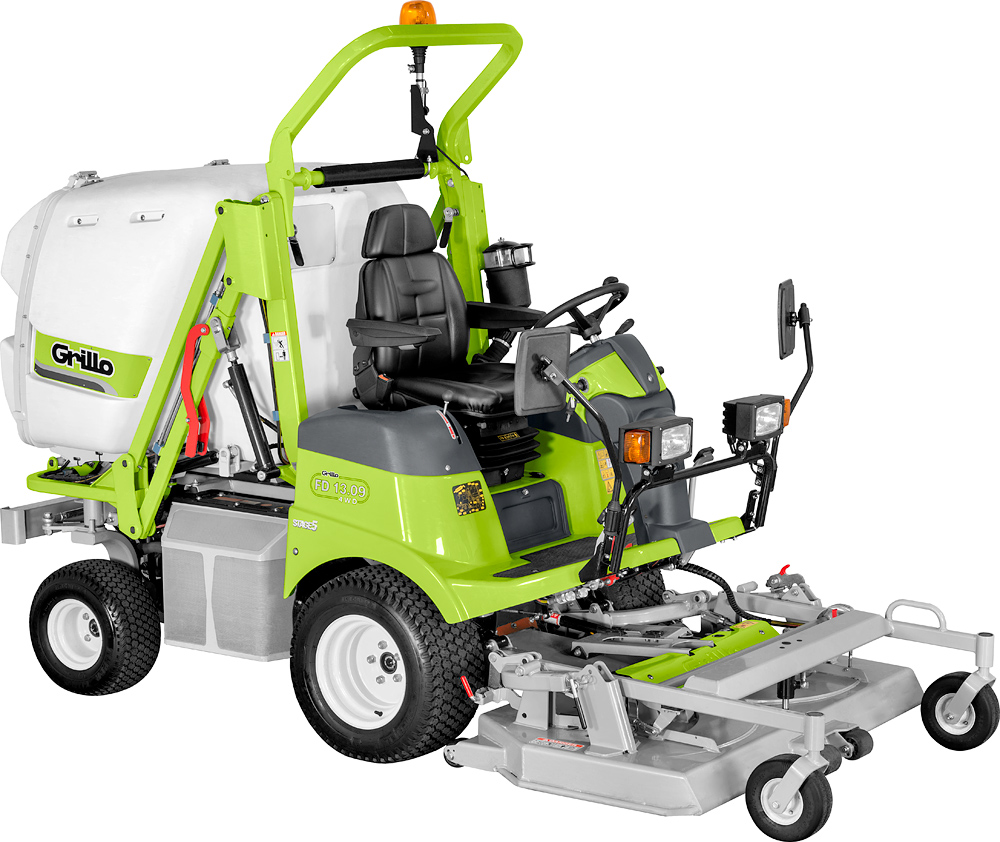

Grillo FD 13.09 Stage5 4WD

Fiche technique
Fiche technique FD 13.09 Stage5 4WD
Moteur Yanmar 3TNV82A Stage5
Démarrage électrique avec batterie 12 V
Alimentation gasoil
Cylindrée 1331 cc, 3 Cylindres
Puissance 26 CV (18.9 kW)
Refroidi à air
Filtre à air sec avec les cartouches interchangeables, cartouche de sécurité et préfiltre
Capacité réservoir carburant 23 L
Réservoir huile hydraulique 20 L
Traction Hydraulique à 4 roues motrices (permanente même en cas de rayon de braquage serré)
Boîte de vitesses Transmission hydrostatique avec 4 moteurs hydrauliques sur les 4 roues
Embrayage Embrayage par PTO hydraulique
Plateau de coupe Plateau de coupe avec ramassage et kit mulching
Largeur plateau de coupe 141 cm
Largeur de coupe 132 cm
Hauteur de coupe réglable de 2 à 10 cm avec réglage continu et hydraulique.
Capacité du bac 900 L
Système de ramassage Accélérateur (Ø 350 mm) avec pales flottantes, actionné par courroie plus embrayage independant électromagnétique. Deflecteur bac motorisé qui permet un remplissage uniforme et complet du bac.

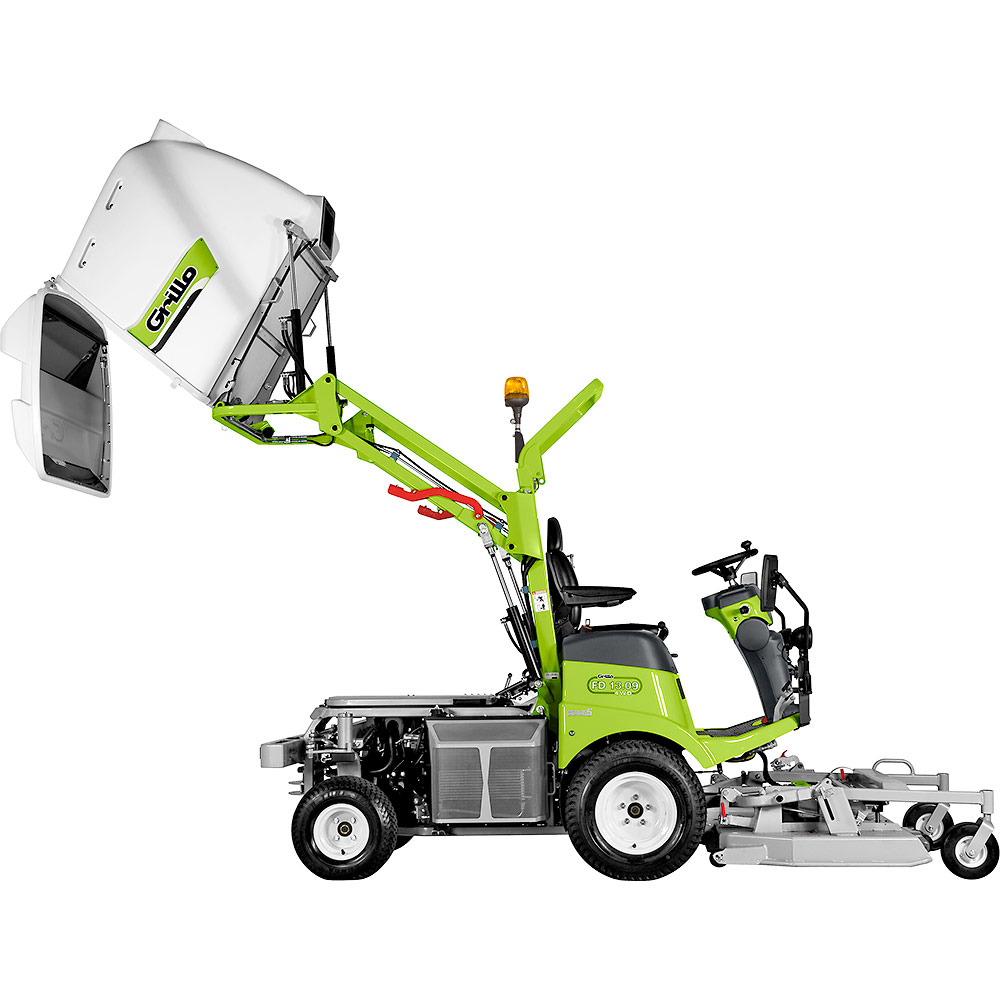

Système de vidange du bac Système de vidange du bac hydraulique et ouverture automatique
Hauteur maximale de vidange 200 cm
Éjection arrière 20 cm
Blocage différentiel Blocage du differentiel automatique et à commande manuelle par bouton
Pneumatiques avant 23x10.50-12 ROUES GAZON
Pneumatiques arrière 18x8.50-8 ROUES GAZON
Système de conduite hydraulique à volant
Vitesse De 0 à 15 km/h à variation continue
Rayon interne de braquage 31 cm
Siège Superconfort avec accoudoirs, amorti et réglable
Frein de service À tambour
Frein de parking À tambour
Rendement horaire (indicatif) 12000 m²/h
Accessoires d'origine Arrêt automatique des lames et du ramassage lorsque le bac est plein. Relevage hydraulique du plateau et vidange hydraulique du bac. Kit mulching pour plateau de coupe de 132 cm.Kit feux avant et arrière + indicateurs de direction.
Longueur 325 cm
Largeur 141 cm
Hauteur 175 cm
Empattement 123 cm
Garde au sol 15 cm
Poids 1040 kg sans plateau de coupe; 1230 kg avec plateau de coupe

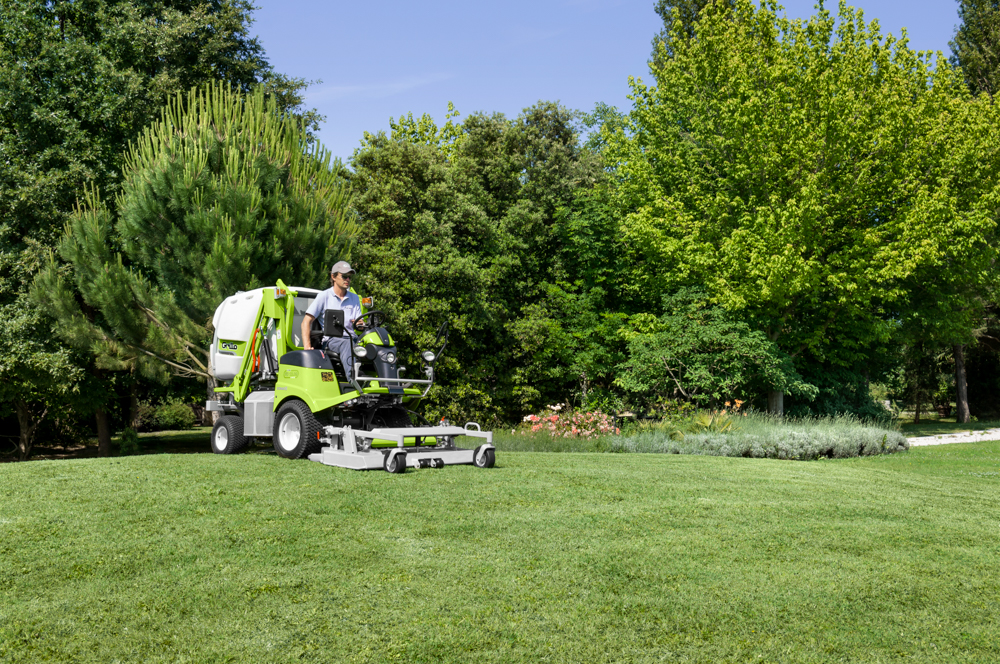

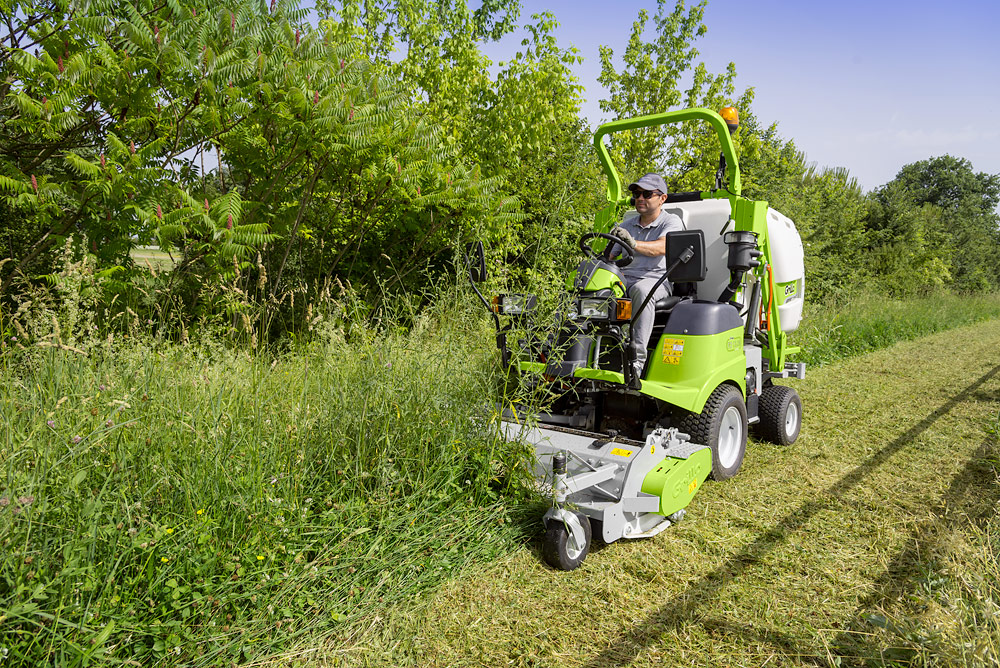

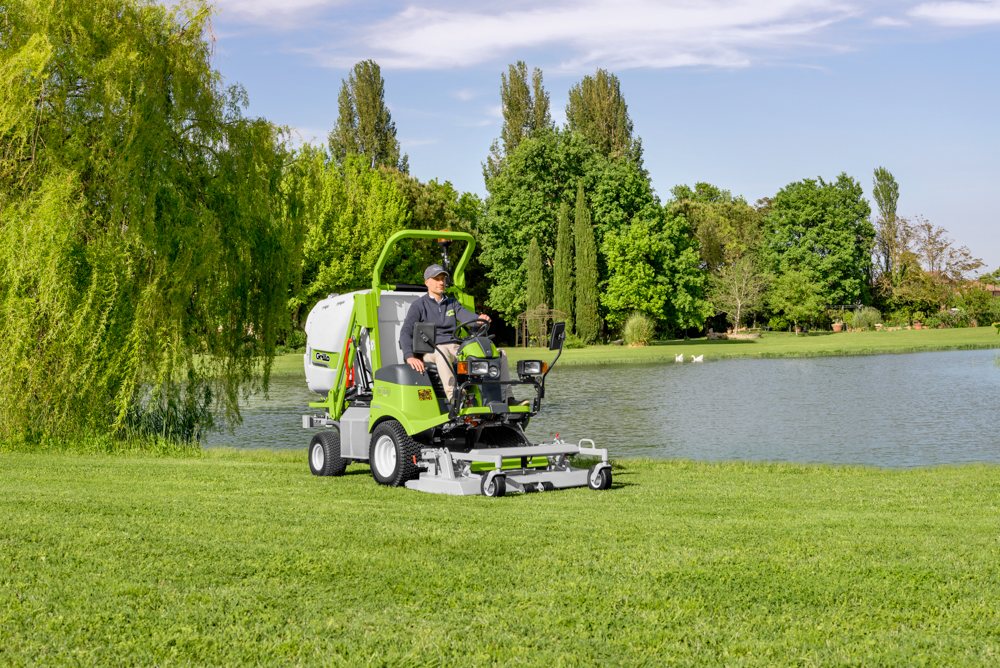

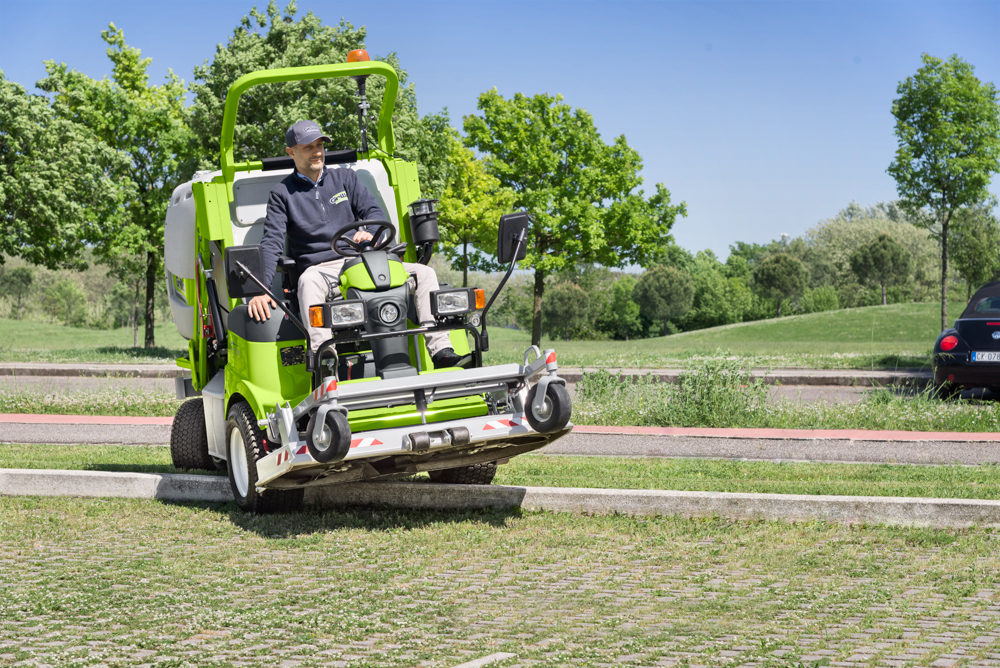

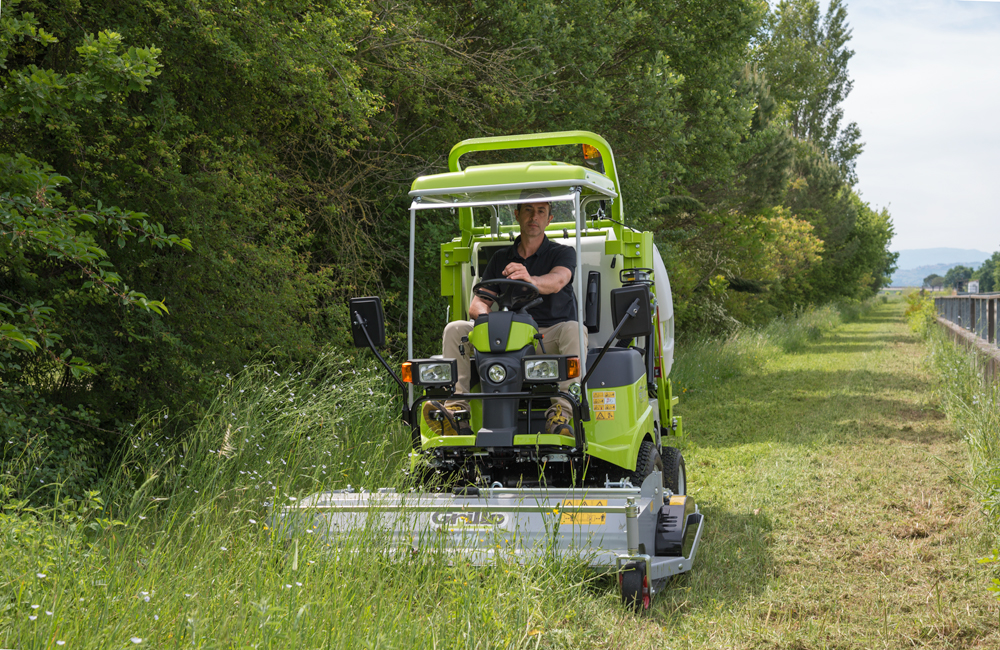

En action! Photos et vidéos
En action! Photos et vidéos
Accessories
Accessories FD 13.09 Stage5 4WD

Plateau de coupe 155 cm avec ramassage et kit mulching

9M5111
applicable sur FD 13.09 Stage5 4WD
Référence: 9M5111
Poids: 270 kg

Réglage hauteur de coupe hydraulique par bouton électrique, basculement par commande hydraulique.

(A' partir du n/s 596441)

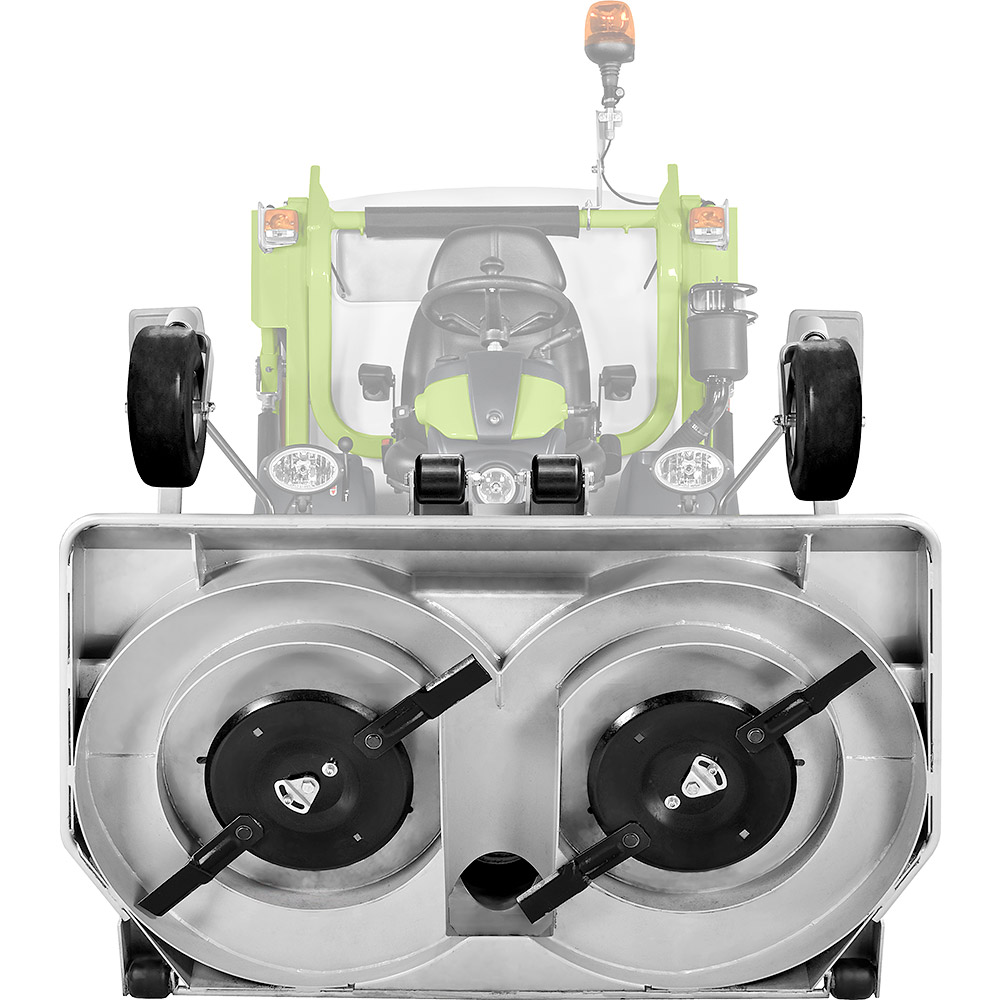

Plateau de coupe 132 cm avec ramassage et kit mulching

9M4211
applicable sur FD 13.09 Stage5 4WD
Référence: 9M4211
Poids: 190 kg

Réglage hauteur de coupe hydraulique, par bouton électrique.

Plateau de coupe MP 130 cm

9M4411
applicable sur FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Référence: 9M4411
Poids: 148 kg
  • Réglage hauteur de coupe hydraulique
  • Éjection arrière et Mulching
  • Système Quick Shift hydraulique

Plateau de coupe LMP 160 cm

9M4511
applicable sur FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 13.09 Stage5 4WD
Référence: 9M4511
Poids: 170 kg

Trois fonctions:

  • éjection latérale
  • éjection arrière
  • mulching

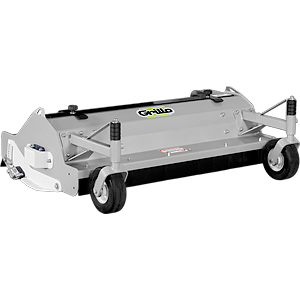

Broyeur à fléaux 135 cm avec roues pleines et kit lames scarificateur

9G5122
applicable sur FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 13.09 Stage5 4WD - FM 2200 Stage5 4WD
Référence: 9G5711
Poids: 240 kg

9G7122
applicable sur FD 13.09 Stage5 4WD - FD 2200TS Stage5 4WD - FM 2200 Stage5 4WD
Référence: 9G7122
Poids: 9 kg

Kit lames scarificateur

9G5822
applicable sur FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 2200 Stage5 4WD
Référence: 9G5822
Poids: 4.5 kg

applicable sur FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Référence: 9G6811
Poids: 240 kg

9G6711
applicable sur FD 13.09 Stage5 4WD - FD 900 Stage5 4WD - FD 900 Stage5 4WD
Référence: 9G6711
Poids: 4.5 kg

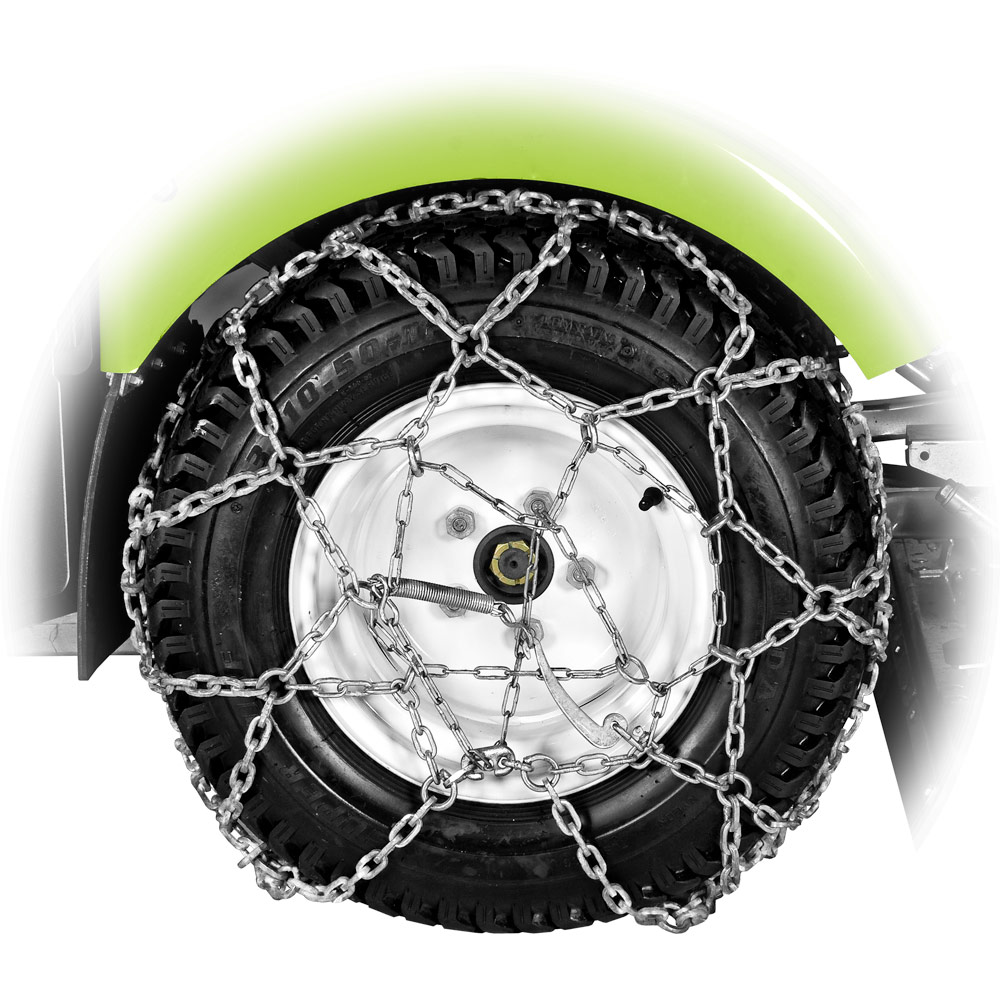

Chaînes à neige pour roues 23x10.50-12 (paire)

9M3622
applicable sur FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Référence: 9M3622
Poids: 2 kg

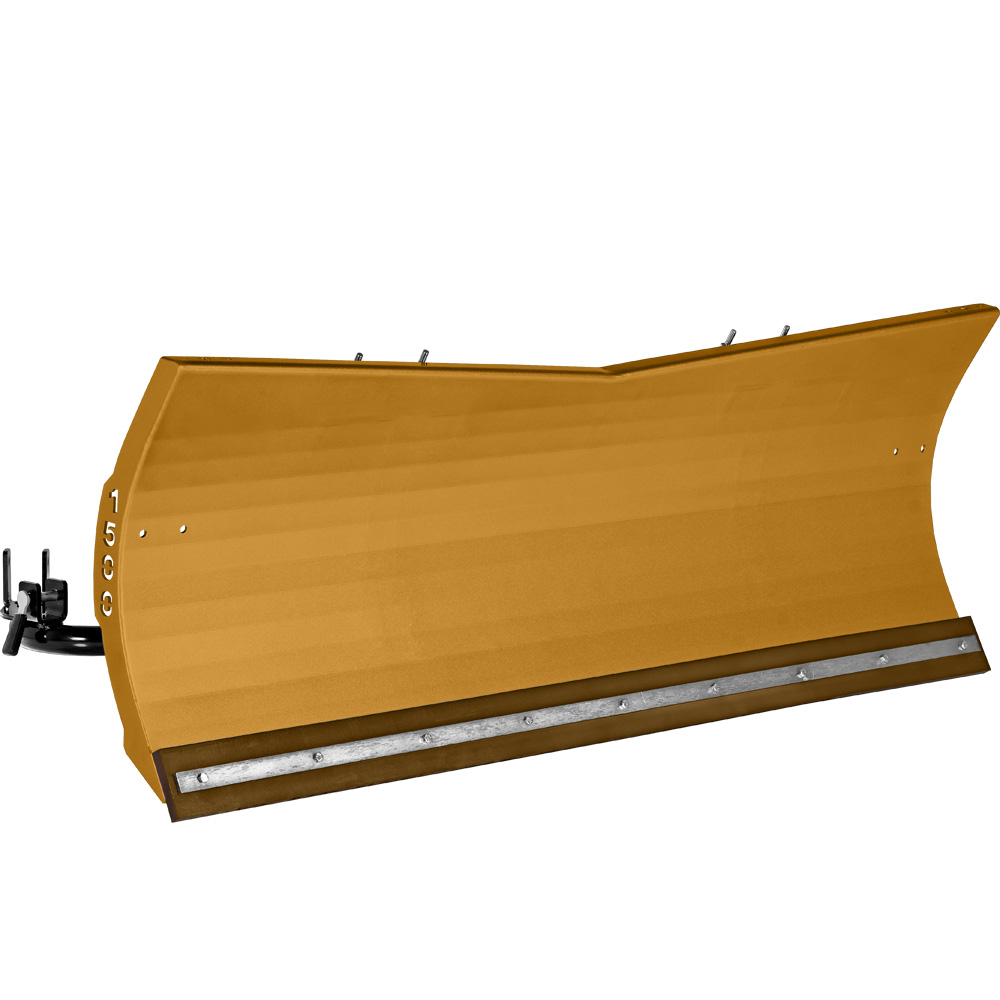

Lame orientable 150 cm + terminal en caoutchouc

9G5222
applicable sur FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Référence: 9G5222
Poids: 135 kg

La lame orientable permet de désencombrer rapidement des zones couvertes de neige et glace; elle est aussi utile pour déplacer des cumuls de pierres ou de sable.
Tous les mouvements de la lame sont assistés hydrauliquement; la lame peut être enlevée ou inclinée latéralement de +/ - 30°.
Le terminal en caoutchouc évite d'endommager des pavés ou des rues.
Kit hydraulique nécessaire.


Cabine confort avec chauffage

Cabine confort avec chauffage
applicable sur FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Référence: 948912
Poids: 190 kg

La cabine confort est équipé d'une installation de chauffage anti-condensation et permet une ample visibilité sur la zone à travailler.
L'équipement inclut des essuie-vitres, des fenêtres ouvrables ainsi que la fermeture de sécurité interne et externe.


Masse arrière

9A9411
applicable sur FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Référence: 9A9411
Poids: 34 kg
Téléchargement
Téléchargement
Pdf Catalogue produits 2020 (Téléchargement - file pdf - 11,24 MB)
Pdf FD13.09 4WD - dépliant (Téléchargement - file pdf - 3,14 MB)
